? ? ? ?用戶(hù)在使用直讀光譜儀時(shí)對(duì)于直讀光譜儀使用技巧需要進(jìn)行一定的了解，今天創(chuàng)想儀器工程師就來(lái)給大家介紹一下直讀光譜儀使用技巧，希望可以幫助到大家。
? ? ? ?直讀光譜儀是一種常用的分析儀器，在多個(gè)領(lǐng)域中都有一定的應(yīng)用，那在使用過(guò)程中遵循一定的使用技巧不論是在數(shù)據(jù)穩(wěn)定性方面還是一起的使用壽命方面都有一定的幫助。

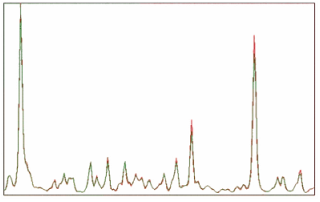

一、曲線(xiàn)校準(zhǔn)(標(biāo)準(zhǔn)化)
1、打開(kāi)軟件，點(diǎn)擊“成分分析”選擇所要使用的程序(如Fe_000 Orientation )，點(diǎn)擊“重新校準(zhǔn)”按鈕。
2、點(diǎn)擊“全部”按鈕，將對(duì)所選基體的所有程序進(jìn)行校準(zhǔn)。
注意:點(diǎn)擊“本類(lèi)合金”按鈕，將對(duì)當(dāng)前選定的分析程序進(jìn)行校準(zhǔn)
3、根據(jù)屏幕提示選擇相應(yīng)的校正樣品，點(diǎn)擊Start，每塊樣品至少激發(fā) 3 次以上。此時(shí)屏幕最右邊的RSD就會(huì)計(jì)算出來(lái)(要求基體元素≤3，其他元素≤10)。對(duì)于RSD高的元素要?jiǎng)h除結(jié)果與平均值相差大的，再激發(fā)。都符合要求后點(diǎn)擊下一個(gè)。同樣方法校正所提示樣品。直到出現(xiàn)對(duì)話(huà)框
“Re—calibration successful”提示曲線(xiàn)校正成功。
注意：只有第一塊樣品可以在同一位置連續(xù)激發(fā)3-4次、RSD≤3，個(gè)別元素的RSD值(例如Re12中的Al、Ca 10左右即可)。
為了提高樣品測(cè)量的準(zhǔn)確性，我們還要求對(duì)試樣的測(cè)量結(jié)果進(jìn)行類(lèi)型校正，類(lèi)型校正對(duì)于小范圍內(nèi)更精確的校正分析結(jié)果的準(zhǔn)確性具有很大意義。類(lèi)型校正標(biāo)樣由用戶(hù)自行準(zhǔn)備，必須是由專(zhuān)業(yè)的標(biāo)準(zhǔn)生產(chǎn)廠家生產(chǎn)的帶有含量證書(shū)的樣品。對(duì)于同一類(lèi)型的樣品而言，類(lèi)型校正至少需要5小時(shí)做一次。
控樣選擇標(biāo)準(zhǔn)：均勻性好，無(wú)氣孔、無(wú)沙眼，標(biāo)準(zhǔn)的含量有較高有較的代表性。
1、在對(duì)應(yīng)的程序下面(如Fe_100 Low Alloy Steel)樣品分析界面中，點(diǎn)擊“重新校準(zhǔn)”。
2、點(diǎn)擊下拉菜單按鈕，選擇已加入的控樣名稱(chēng)(如 45#)，點(diǎn)擊拉菜單按鈕選擇已加入的控樣名稱(chēng)如然后點(diǎn)擊“類(lèi)型”按鈕。
3、激發(fā)該控樣保留3次以上相差不大結(jié)果(偏差大的點(diǎn)要?jiǎng)h除)激發(fā)該控樣保留3次以上相差不大結(jié)果。點(diǎn)擊“接受”，使用控樣校正完成。
4、在此界面繼續(xù)激發(fā)該控樣，其結(jié)果與標(biāo)準(zhǔn)值(在證書(shū)或樣品盒上面)比較，如果基本一致，就可以檢測(cè)產(chǎn)品了。
? ? ? ? 三、添加類(lèi)型樣品(控樣輸入)
2、選中要使用的程序(例如:Fe_100 Low Alloy Steel)，點(diǎn)擊 OK。
3、輸入相應(yīng)標(biāo)樣的名稱(chēng)(例如:35#)及需要元素的含量(例如：C 0.35)，點(diǎn)擊 OK。
3、在“重新校準(zhǔn)文件類(lèi)型”內(nèi)再次輸入標(biāo)樣名稱(chēng)，(例如35#)，點(diǎn)擊編輯。
4、在所列的元素中，需要進(jìn)行校正的，將 No 雙擊變成為 Yes(基體元素除外例如FE)。
5、在右邊的表格中再次輸入標(biāo)樣名稱(chēng)，(該標(biāo)樣庫(kù)和重新校準(zhǔn)里的標(biāo)樣一一對(duì)應(yīng))完成后點(diǎn)擊 OK。再點(diǎn)擊ok。返回主菜單。??
? ? ? ? 四、 標(biāo)準(zhǔn)化與類(lèi)型標(biāo)準(zhǔn)化的操作
2.類(lèi)型標(biāo)準(zhǔn)化操作是每天工作都要做的工作。操作人員根據(jù)激發(fā)標(biāo)鋼分析結(jié)果的好壞確定類(lèi)型標(biāo)準(zhǔn)化是否成功。在分析過(guò)程中個(gè)別元素偏離太大時(shí)，可以再做類(lèi)型標(biāo)準(zhǔn)化，保證分析結(jié)果的準(zhǔn)確。
3.標(biāo)準(zhǔn)化操作時(shí)，研磨標(biāo)準(zhǔn)化樣品最好用新的砂輪片。
4.標(biāo)準(zhǔn)化過(guò)程中，要檢查標(biāo)準(zhǔn)化樣品的號(hào)碼，按提示測(cè)試。切不可粗心大意。
5.標(biāo)準(zhǔn)化操作完成以后，可檢查一下系數(shù)。?
?
五、試料激發(fā)和計(jì)算機(jī)操作
2.試樣放好后，才能使用計(jì)算機(jī)的操作指令，激發(fā)試樣。
在激發(fā)崗位操作時(shí)要注意三點(diǎn)。
第一點(diǎn)要聽(tīng)聲音，試料放置不好，有漏氣時(shí)，激發(fā)聲音則不正常。

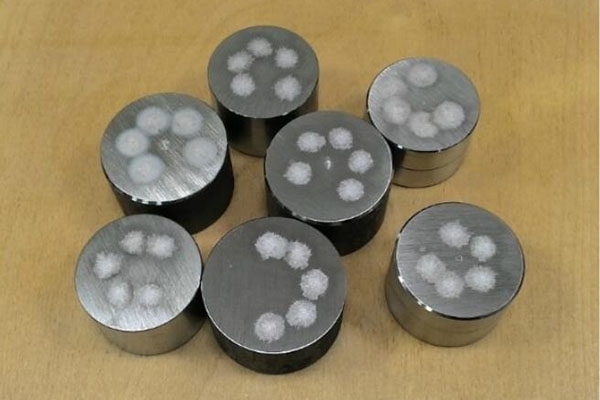

第二點(diǎn)檢查激發(fā)點(diǎn)，凝聚放電是好的，擴(kuò)散放電(白點(diǎn))是不好的。
第三點(diǎn)要檢查激發(fā)點(diǎn)的位置上是否有微小裂紋，氣孔和砂眼，激發(fā)點(diǎn)有無(wú)重疊等，提供給數(shù)據(jù)處理工作時(shí)做重要的參考。
3.每個(gè)試樣，必須激發(fā)二次以上
六、 數(shù)據(jù)處理操作
1.分析數(shù)據(jù)，一律以標(biāo)鋼含量為準(zhǔn)，以控制標(biāo)鋼的正負(fù)偏差為準(zhǔn)。
2.數(shù)據(jù)的選擇和取舍要穩(wěn)重，要考慮多方面的因素，激發(fā)斑點(diǎn)、激發(fā)聲音等，有時(shí)需要重磨試樣分析驗(yàn)證，有時(shí)候需要多次激發(fā)來(lái)驗(yàn)證。必須著重指出，在驗(yàn)證分析試樣的過(guò)程中，也要激發(fā)接近含量的標(biāo)鋼，以便證明儀器是在正常的工作狀態(tài)。
3.如果測(cè)試標(biāo)鋼偏差太大時(shí)，可重新做類(lèi)型標(biāo)準(zhǔn)化。假如測(cè)試數(shù)據(jù)與標(biāo)準(zhǔn)值仍然差異較大則必須進(jìn)行標(biāo)準(zhǔn)化，校正儀器的工作曲線(xiàn)。
七、氬氣的使用
2.接通氬氣表前應(yīng)試一下瓶咀是否漏氣，發(fā)現(xiàn)漏氣應(yīng)另?yè)Q一瓶;如不漏氣，把表頭緊固接在氬瓶上。緩慢打開(kāi)瓶上的壓力閥門(mén)，然后緩慢調(diào)節(jié)二次表頭的壓力上升到規(guī)定的流量讀數(shù)。規(guī)定：激發(fā)流量 0.3-0.4MPA
3.每次新?lián)Q氬氣后，工作曲線(xiàn)必須重新標(biāo)準(zhǔn)化。當(dāng)瓶?jī)?nèi)壓力降到2個(gè)大氣壓時(shí)，需要更換新氬氣;如果在工作過(guò)程中發(fā)現(xiàn)激發(fā)斑點(diǎn)為白點(diǎn)狀，也應(yīng)另?yè)Q一瓶新氬氣。
? ?八、光電直讀光譜儀的開(kāi)關(guān)操作
光電直讀光譜儀使用以前，必須接通氬氣。
注意：開(kāi)機(jī)之后，至少需要經(jīng)過(guò)15-20分鐘，可選擇原有式樣做激發(fā)10-20點(diǎn)，儀器穩(wěn)定后才能進(jìn)行分析工作。這主要是檢測(cè)系統(tǒng)需要達(dá)到穩(wěn)定狀態(tài)。??
九、空調(diào)機(jī)的使用
1.直讀光譜儀的機(jī)房溫度，要求控制在23—25C，由空調(diào)自動(dòng)控制。
2.當(dāng)天氣溫度高時(shí)，空調(diào)的制冷次數(shù)較頻，因此建議完善實(shí)驗(yàn)室規(guī)定，可增加空調(diào)的使用壽命。
3.空調(diào)機(jī)的制冷和加熱由白班人員負(fù)責(zé)控制，當(dāng)機(jī)器在使用過(guò)程中出現(xiàn)異常時(shí)，應(yīng)立即切斷電源。
4.空調(diào)機(jī)使用30天后，建議清洗一次過(guò)濾網(wǎng)上的灰塵。
5.如果長(zhǎng)期不使用空調(diào)機(jī)時(shí)，請(qǐng)你將主電源開(kāi)關(guān)關(guān)掉，將頭座拔掉，并將室外機(jī)用包裝物包好防止灰塵進(jìn)入。并用中性清潔劑清洗空調(diào)過(guò)濾器
