?
? ?手持光譜分析儀X熒光光譜儀是通過X射線管產(chǎn)生的X射線作為激光源，激發(fā)樣品產(chǎn)生熒光X射線。根據(jù)熒光X射線的波長和強度來確定樣品的化學(xué)成分。適用與生料、熟料、水泥及各種原材料的化學(xué)成分的分析，具有分析快捷、、操作簡單、性能穩(wěn)定的特點。
? ? ??
? ? ? ?手持光譜分析儀X熒光光譜儀在標(biāo)準(zhǔn)曲線制作過程中應(yīng)注意以下幾點：
? ? ?（1）標(biāo)準(zhǔn)樣品各元素百分含量梯度的變化方向要與實際試樣的變化方向一致，其含量范圍要涵蓋生產(chǎn)中可能出現(xiàn)的所有含量。對于生料、熟料開始可以配制，但在生產(chǎn)以后，要注意搜集標(biāo)樣，好的工作曲線標(biāo)樣還是來源實際生產(chǎn)。這樣，物料分析中可避免更多系統(tǒng)誤差。一組好的標(biāo)樣是熒光分析儀正常使用的首要條件。標(biāo)樣的細度要與生產(chǎn)過程中的樣品細度盡量保持一致。另外，樣品在制作時要烘干，否則，會因水分的變化造成較大的測定誤差。標(biāo)準(zhǔn)曲線樣品的定值一定要準(zhǔn)確。首先需測量一大組標(biāo)準(zhǔn)樣品，取得準(zhǔn)確化學(xué)濃度數(shù)據(jù)，再通過測量取得該組樣品每項KCP，從而獲取樣品標(biāo)準(zhǔn)曲線，進行對比換算出樣品化學(xué)濃度。這就要求標(biāo)準(zhǔn)樣品性能穩(wěn)定，數(shù)據(jù)準(zhǔn)確。選好標(biāo)樣，先充分混勻，化學(xué)分析采用3人兩平行測定樣品，然后取其平均值，同時剔除異常值。
? ??（2）標(biāo)準(zhǔn)樣品的基體應(yīng)與日常檢測樣品來源相同，以盡量減少基體效應(yīng)的影響。這就要求標(biāo)準(zhǔn)樣品選取要有代表性。
? ?

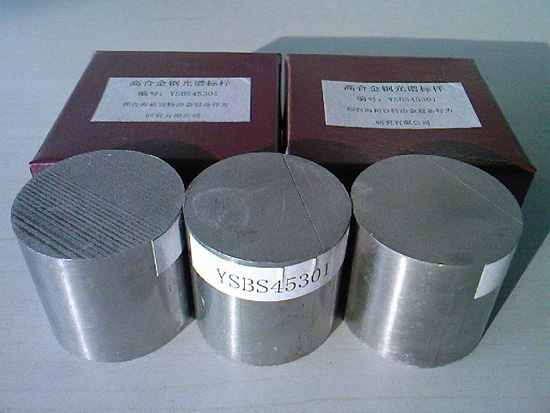

手持光譜儀分析儀標(biāo)準(zhǔn)樣品
? ? 手持光譜分析儀X熒光光譜儀應(yīng)用中的注意事項：
? ?
? ????1、標(biāo)準(zhǔn)樣品曲線的制作由于手持光譜分析儀X熒光光譜儀是通過對樣品產(chǎn)生的X射線的計算強度進行測定，再通過預(yù)先建立的計算強度與元素百分含量的曲線關(guān)系，來間接測定元素的含量。因此，標(biāo)準(zhǔn)曲線的是分析結(jié)果準(zhǔn)確的前提。標(biāo)準(zhǔn)曲線的樣品一般10-15個。樣品太少，缺少代表性，回歸線準(zhǔn)確性低；樣品太多，容易造成誤差。因此制作標(biāo)準(zhǔn)曲線工作非常重要。
? ??? 2、樣品的粉磨和制備
? ? ?手持光譜分析儀X熒光光譜儀要求物料粒徑≤80um，采用振動磨粉磨，粉磨時間太短，細度太粗，無法消除顆粒效應(yīng)，給測定帶來誤差；粉磨時間太長，磨機溫度太高，會產(chǎn)生靜電吸附，導(dǎo)致粘磨。經(jīng)過實驗，確定粉磨時間為150s，各廠原材料易磨性不同，應(yīng)根據(jù)計數(shù)強度與粉磨時間確定。
3、樣品助磨劑的選用與配比各廠因為所用原材料的礦物組成，物理、化學(xué)形態(tài)不同，其粉磨、壓制性能不同。因此，常常在粉磨壓制過程中要加入不同的添加劑，經(jīng)過實驗，我公司結(jié)合實際物料情況使用硬脂酸、甲基纖維素、三乙醇胺+無水乙醇（2+1）確定合理添加量。在試驗過程中，生料只加硬脂酸，熟料只加甲基纖維素時可起助磨作用，但壓餅易裂，只加三乙醇胺+無水乙醇（2+1），則易粘磨。因此，這兩種試劑必須以一定量的物料組成適當(dāng)上述比例配合使用。每次物料發(fā)生大的變化后，需要重新研制，以找到zui佳配比。生產(chǎn)的樣品一定要與標(biāo)準(zhǔn)樣品制作保持一致，否則會出現(xiàn)與真實值不同的差別。
?
