對(duì)火花直讀光譜儀的正確操作和簡單維護(hù)保養(yǎng)可大大提升光譜儀的使用壽命，火花直讀光譜儀是由多個(gè)檢測器所組成的高集成檢測設(shè)備，光譜儀廠家小編現(xiàn)就火花直讀光譜儀的7種故障排除方法給大家做一一的詳解。

1、ICAL校準(zhǔn)失敗，波段檢測器數(shù)值偏低

故障分析與排除：先按照上述對(duì)激發(fā)斑點(diǎn)異常故障的排除方法進(jìn)行操作，然后對(duì)光譜儀進(jìn)行清洗，重點(diǎn)是紫外光學(xué)入光窗口和空氣光學(xué)入光窗口，用丙酮溶液清洗或更換。

2、試樣激發(fā)處呈白色，無黑暈，是激發(fā)不完全的狀況

故障排除與分析：分析認(rèn)為應(yīng)該是氬氣不純達(dá)不到試驗(yàn)要求所致的。在更換氬氣之前，樣品分析正常，進(jìn)行了長時(shí)間的氬氣沖洗和廢樣連續(xù)激發(fā)后，故障仍然存在。我們通過重新更換了氬氣，沖洗并激發(fā)廢樣，再進(jìn)行樣品分析時(shí)，發(fā)現(xiàn)故障消失，分析正常。故多次解決此類故障后，發(fā)現(xiàn)激發(fā)不完全，主要原因是氬氣純度不夠引起的。?

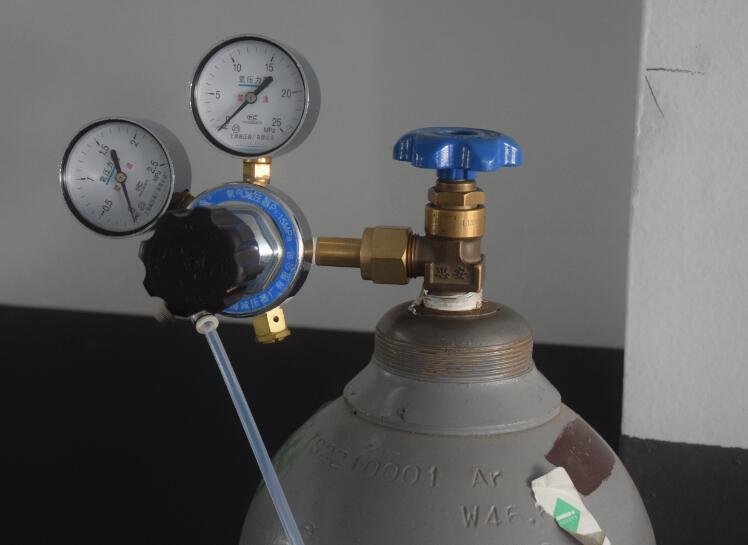

直讀光譜儀專用氬氣

3、樣品激發(fā)不完全，C元素檢測含量遠(yuǎn)遠(yuǎn)高于實(shí)際含量

故障分析與排除：夏天工作時(shí)，發(fā)現(xiàn)樣品激發(fā)不完全，C元素檢測含量遠(yuǎn)遠(yuǎn)高于實(shí)際含量，在排除其他故障因素后，認(rèn)為是環(huán)境溫度過高的影響。打開空調(diào)將分析室室溫調(diào)節(jié)至25度左右，再進(jìn)行樣品激發(fā)，各元素含量檢測結(jié)果正確，故障解決。所以在季節(jié)變換的時(shí)候，溫度變化較大的時(shí)候，盡量要保持儀器所有工作環(huán)境室內(nèi)，溫度恒溫，并及時(shí)做標(biāo)準(zhǔn)化程序來對(duì)曲線進(jìn)行校正。

4、樣品不能激發(fā)，系統(tǒng)提示壓桿抬起

故障分析與排除：樣品與壓桿接觸面處理不到位，存在氧化皮或其他絕緣覆層導(dǎo)致電路不通。清理干凈即可。

5、激發(fā)過程中，光譜儀突然停止工作

故障分析與排除：

一、樣品壓桿距離短，不能壓緊樣品，激發(fā)過程樣品偏移，導(dǎo)致光源及電路板斷路。調(diào)節(jié)壓桿距離，壓緊樣品即可。

二、磨制的樣品不夠平整，激發(fā)過程樣品翹起，導(dǎo)致光源及電路板斷路。磨平樣品即可。

三、氬氣進(jìn)口壓力不足。使其壓力達(dá)到7.0bar。

四、電極刷的金屬絲或夾具由于激發(fā)樣品產(chǎn)生的熔融物脫落，使電極短路。清理或火花臺(tái)，清洗專用工裝夾具。

火花臺(tái)的清理

6、鋼樣激發(fā)后的激發(fā)點(diǎn)處有黑黑的一圈

故障分析與排除：首先檢查氬氣的純度，再看一看氬氣的火花臺(tái)出口，查看排廢氣的管子是否堵塞，需不需要清理?；鸹ㄅ_(tái)出口堵塞可能會(huì)導(dǎo)致排氣不順暢，使激發(fā)點(diǎn)處呈現(xiàn)黑黑的一圈。如果黑圈顏色較深，還會(huì)不斷的擴(kuò)大，成擴(kuò)散狀，也可能是試樣不平整或者放置試樣的時(shí)候半天漏氣。還有如果激發(fā)的條件發(fā)生變化也可能使激發(fā)后顏色異常。激發(fā)能量大時(shí)黑度可能較大。另外激發(fā)電的積碳現(xiàn)象，漏氣、激發(fā)臺(tái)磨損、試樣不平均都會(huì)造成這樣的現(xiàn)象，更換電極時(shí)也要注意，以免造成積碳現(xiàn)象。

7、直讀光譜儀的氬氣速度很快

故障分析與排除：檢查一下壓力表是否在正常范圍內(nèi)，也可能是氣路各接頭處有漏氣。

?
