? ? ? ?直讀光譜儀屬于精密儀器，在使用過程中我們一定要遵循一定的使用禁忌，不然會損壞我們的儀器，以下是我們直讀光譜儀廠家的工程人員整理的一份關于直讀光譜儀使用禁忌問題：
? ? ? ?1、直讀光譜儀的使用有哪些注意事項？
? ? （1）直讀光譜儀激發(fā)樣品后在火花臺內(nèi)會產(chǎn)生黑色沉積物，這些沉積物可致電極與火花臺之間短路，所以火花臺要定期清理。
?。?）直讀光譜儀卸下火花臺板時要輕拿輕放，防止內(nèi)表面劃傷。取出火花室內(nèi)圓石英墊片和玻璃套管時謹慎小心，防止操作不當致其破碎。

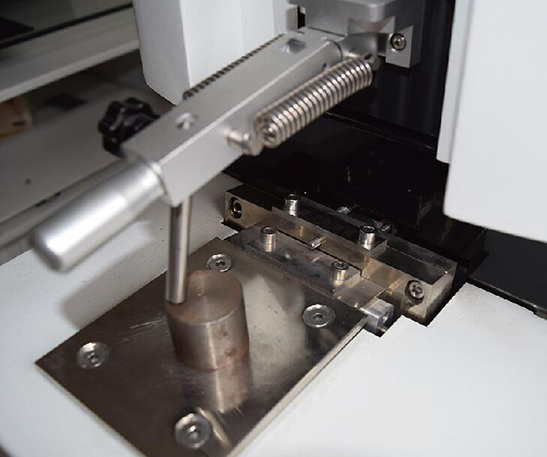

?。?）直讀光譜儀壓樣品夾子要垂直；不得在還未夾好樣品時按激發(fā)鍵；不得在激發(fā)時觸摸或抬起樣品夾。如果遇到激發(fā)時聲音很大，應該按停止鍵，不可直接抬起樣品夾，否則易造成電路板燒毀。
（4）不準亂按鍵盤，操作人員不得進入操作規(guī)程規(guī)定以外的任何程序，不能按規(guī)程規(guī)定以外的任何鍵。
? ? ? ?（5）非崗位人員不得隨意進入機房，機房內(nèi)嚴禁吸煙、進食。
? ? ? ?2、如何檢測火花直讀光譜儀的性能?
?。?）精密度
測試方法是挑選典型元素不同濃度范圍的樣品，連續(xù)激發(fā)10個點，以數(shù)據(jù)的RSD評價儀器的精密度。需要檢驗元素及濃度范圍。
?。?）重復性
火花直讀光譜儀開機穩(wěn)定后，在儀器最佳工作條件下，連續(xù)激發(fā)10次，測量某個低合金鋼標準物質(zhì)GBW01328~GBW01333（或GBW01211~GBW01216）中代表元素的含量，計算出平均值和相對標準偏差即是重復性。
?。?）穩(wěn)定性的檢定
火花直讀光譜儀開機穩(wěn)定后，激發(fā)某個低合金鋼標準物質(zhì)GBW01328-GBW01333（或GBW01211-GBW01216）對被測元素進行測量。在4小時內(nèi)，間隔15分鐘以上，重復6次測量（期間不再標準化）。計算出平均值和相對標準偏差即是穩(wěn)定性。
4、再現(xiàn)性
? ? ? ?再現(xiàn)性也就是儀器的穩(wěn)定性，國標規(guī)定必須測試4個小時內(nèi)的再現(xiàn)性
? ? ? ?3、溫度對直讀光譜儀使用的影響？
? ? ? ?直讀光譜儀屬于精密測量儀器，光學系統(tǒng)微小的變化（如結構件的熱脹冷縮等）即會引起很大的測量誤差，因此直讀光譜儀在設計時會對光學系統(tǒng)進行恒溫控制。
但即使如此，外界溫度的變化仍會影響恒溫系統(tǒng)的熱平衡狀態(tài)，引起測量誤差，因此為了保證測量結果的精密度，應盡可能減小使用過程中環(huán)境溫度的波動，最大不應超過5℃。
另外，大多數(shù)直讀光譜儀廠家對儀器的使用溫度都有嚴格的限制，一般在10-30℃之間。首先是因為儀器在工廠校準時的溫度在20℃左右，10-30℃內(nèi)使用可以獲得較好的測量精度，其次儀器的部件及設計在10-30℃范圍內(nèi)具有更高的可靠性，超出該溫度范圍使用，會引起可靠性下降，嚴重的還會引起儀器故障。
另外，直讀光譜儀一般把光室的溫度控制在34~38℃之間的某個溫度點（不同型號儀器恒溫溫度不同），為了確保直讀光譜儀的恒溫控制正常工作，儀器使用的環(huán)境溫度必須與光譜儀恒溫溫度有一定的溫差，因此要求儀器使用環(huán)境溫度低于30℃。
因此，上海直讀光譜儀網(wǎng)建議，直讀光譜儀在使用過程中應嚴格控制環(huán)境溫度，配備足夠功率的空調(diào)系統(tǒng)。
? ? 直讀光譜儀氬氣系統(tǒng)是由氬氣控制電路、電磁閥，氣流控制閥等組成，氣流量的分配要根據(jù)激發(fā)過程的需要，由程序設定，各閥門出廠時已由制造廠設定，用戶不需要單獨調(diào)整，只需提供0．3MPa的氣源即可。氬氣進入火花室有一條通道，從聚光鏡前面下方進入火花室，這樣就比較徹底地沖凈光線通過處空間的空氣，又可以阻止激發(fā)時產(chǎn)生的粉塵對聚光鏡的污染。
氬氣流量分配為：
? ? ? ?①惰性流量(待機狀態(tài))為0．5升／分，此時電磁閥門關閉，氬氣經(jīng)過固定氣流控制閥保持其恒定值，直讀光譜儀在常規(guī)分析狀態(tài)下，靜態(tài)氬流量為零。
? ? ? ?②大流量沖洗。目的是沖擊更換樣品時帶進的空氣。此時電磁閥全開，保持流量為5—6升／分。
? ? ? ?③激發(fā)狀態(tài)。中間路電磁閥關閉，另一路與常流量合成3—5升／分流量，維持正常激發(fā)。當激發(fā)停止，兩閥關閉，又進入待機狀態(tài)。
